ZMK-127电控气动平衡风门|全自动无压风门的应用
作者: 矿用风门来源: 互联网

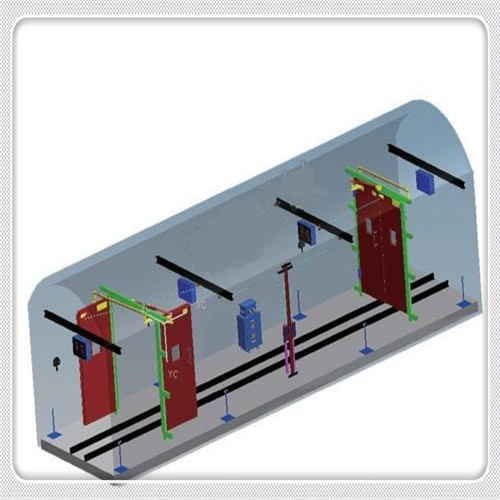

ZMK-127电控气动平衡风门的控制装置可实现风门的自动开启和关闭,通过红外线对射感应,动作灵敏,效果好。整套装置可实现一推一拉式风门两道或者三道,既可实现单人单车通过,也可实现电机车通过,开启角度可根据实际进行调节,开闭自如,畅通无阻。
概述
ZMK-127电控气动平衡风门功能特点
1、本装置用PLC自动控制系统,采用红外传感器作为监视器,并兼有语言报警,保证行人和车辆顺利、安全通过。
2、控制功能:控制器接收到红外传感器接收器发来的信号,识别后,控制执行机构(气缸、油缸)动作,打开风门;延时7秒后(经PLC可调),自动控制执行机构动作,关闭风门。
3、闭锁功能:当互为连锁的两道风门其中任意一道打开时,控制器控制执行机构闭锁另一道风门,使之不能开启;当打开风门关闭后,控制器自动解锁。
4、手动解锁功能:当出现故障时按下复位按钮,整个控制系统停止工作,此时风门可以手动推开。当故障排除后按下置位按钮,控制系统恢复正常工作。
5、语音提示功能:风门打开时,控制器应控制声光报警箱提示语音信号。
全自动无压风门它们无论采用气源或液压站做动力来源,但都离不开红外线传感器和光控感应器、雷达、超声波传感器等电气元件为系统提供信息,都可以安装防夹伤装置为行车和行人提供安全通行保障,
在ZMK-127矿用自动风门系列中矿用光控感应自动风门(ZMK-127光控传感器自动风门)和矿用本安型红外线传感器配套的ZMK-127电控气动平衡风门相比是特殊的一类(山东厂家价格多少钱),与矿业煤业矿山矿井井下后者更适合在煤矿行车巷道使用即ZMK-127光控感应自动风门适合行人为主的煤矿巷道使用而ZMK-127红外线传感器全自动风门智能型风门更适合行车巷道应用。
在光控感应器为信号源的矿用ZMK-127电控气动平衡风门风门是以本安型光控传感器为整套风门自动控制装置系统的“眼睛”的;ZMK-127红外感应全自动风门顾名思义是以本安型红外线传感器(红外感应开关)作为ZMK-127气动风门控制用电控装置的信号采集器,矿车驾驶员经过时不需要下车也不需要矿灯照射,只需要把矿车行驶到能遮挡住红外线感应器的位置稍等片刻,ZMK-127红外感应自动平衡风门或全自动防水防火密闭门就能智能化的打开门扇,矿车经过风门后驾驶员也不用去关心风门怎样关闭,什么时间关闭的问题,这些全部交给ZMK-127矿用风门控制用电控装置系统自行处理,做到了ZMK-127红外线感应全自动风门的无人值守,自己运行的目的,ZMK-127光控传感器自动风门就不能这样使用。

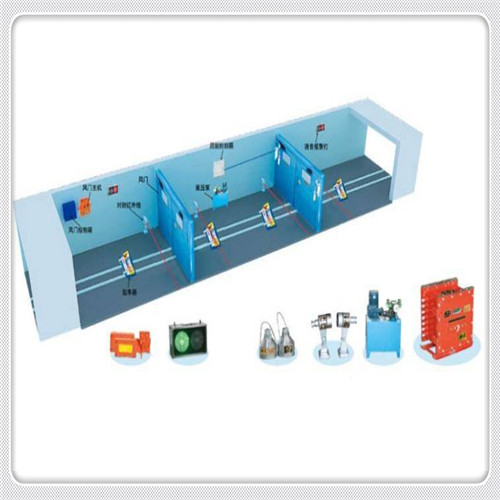

主要组成及其技术参数
KXJ0.2/127型矿用隔爆兼本安型风门控制器
1.额定工作电压:AC 127V
2.额定功率:40W
3.本安参数:U0:DC12.5V,I0:1A
KXB12矿用本安型声光报警箱
1.额定工作电压:DC 12V
2.音响响度:不小于85dB
3.光信号可见距离20米
GUG8型矿用本安型红外传感器
1.额定工作电压:DC 12.5V
2.感应距离:≤8m
3.本安参数:Ui: DC12.5V Ii:10mA(发送器) Ii:30mA(接收器)
GUC15型矿用本安型位置传感器
1.额定工作电压:DC 12V
2.接点容量:DC12.5V/1A
3.有效感应距离:≤15㎜
AHS-12矿用本安型控制按钮
1.额定工作电压:DC 12V
2.额定工作电流:≤5mA
3.按钮为常开式
CFHC10-0.8矿用本安型气动电磁阀
1.额定工作电压:DC 12V
2.额定工作电流:≤266mA
3.输入气压:0.2 ~0.8MPa
如果是采用光控传感器为信号来源ZMK-127电控气动平衡风门时,矿车需要经过自动行车风门的时候,必须要在准确的位置停靠好,然后驾驶员在用矿灯照射矿用本安型光控传感器一定的时间风门才开始启动打开的程序,经过煤矿自动行车风门后,再次照射光控感应器风门才进入关闭流程,如果矿车停止时,驾驶员所在的位置不方便用矿灯照射本安型光控感应器时,就必须重新开启车辆调整好位置才行,与ZMK-127红外线感应全自动风门相比降低了车辆通行的效率,所以说配套光控传感器的ZMK-127矿用自动风门还是用于行人巷道更能发挥出它的使用价值。
