全自动正反风门,正反联动电动风门工作原理针对现有风门中操作复杂，自动化程度底，提出了一种正反联动电动风门。该风门安装、调试、操作、维修方便，井下操作简单和自动化控制程度高。

目前，煤矿对井下的环境和设备要求越来越高，尤其是新型矿井。风门是矿井通风系统中的重要设施，特别是集中运输巷道风门更是至关重要。如果开闭控制失灵，就会造成风流分配紊乱，甚至出现各种事故。现有的矿井用的风门，操作调试麻烦，自动化程度低，不具备超行程自保护功能，增加了井下的劳动强度。

全自动正反风门组成结构

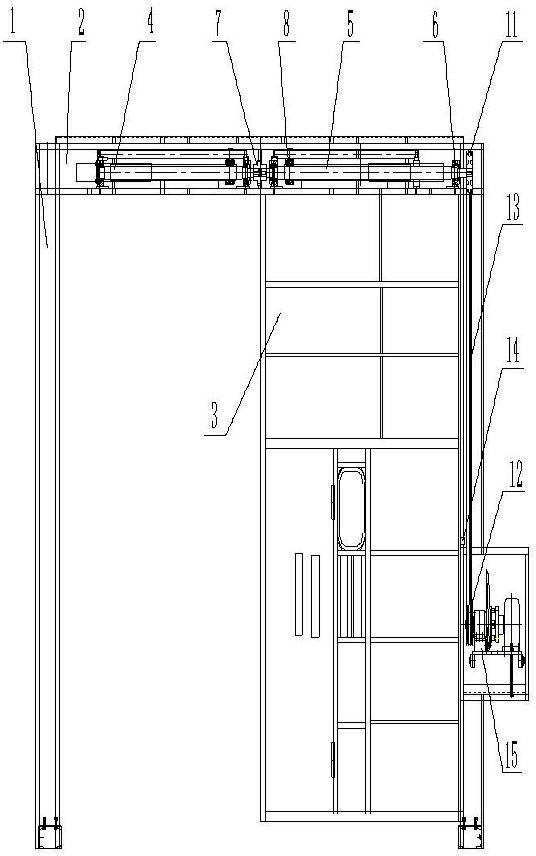

正反联动电动风门，包括立柱1、顶箱2、门扇3、左丝杆4、右丝杆5、丝杠固定座6、连接头7、滑动螺母8、连杆9、导向盖板10、第一带轮11、第二带轮12、V型带13、行程限位控制器14和驱动装置15，所述的驱动装置15由第二带轮12、可升降的电机底座16、防爆电机17、防爆减速器18、离合器19和手动操作柄20组成，其中，通过带轮连接的防爆电机17和防爆减速器18固定在电机底座16上； 顶箱2两端与立柱1连接，立柱1的两侧与门扇3连接，顶箱2内装设有由连接头7连接的左丝杆4和右丝杆5，左丝杆4和右丝杆5分别通过丝杠固定座6固定在顶箱2内，左丝杆4和右丝杆5上装设有沿其轴线滑动的滑动螺母8，滑动螺母8与门扇3通过连杆9连接，用于防止滑动螺母8转动的导向盖板 10通过螺栓固定在丝杠固定座6上方，立柱1与驱动装置15连接，右丝杆5一端连接的第一带轮11与驱动装置15的输出轴上的第二带轮12通过V型带13连接，V型带的松紧通过电机底座16调节。门扇3上设置有行程限位控制器14，通过感应来实现门扇3的开和关的角度。离合器19与防爆减速器18连接，第二带轮12与防爆减速器18的输出轴连接，手动操作柄20可拆卸地与防爆减速器18的输出轴端连接。当处于通电状态时，离合器19为闭合状态，当遇到断电状态时，通过手动操作使离合器19与防爆减速器18输出端断开，然后通过摇动手动操作柄20，同样达到风门的开和关的功能。

全自动正反风门,正反联动电动风门工作原理

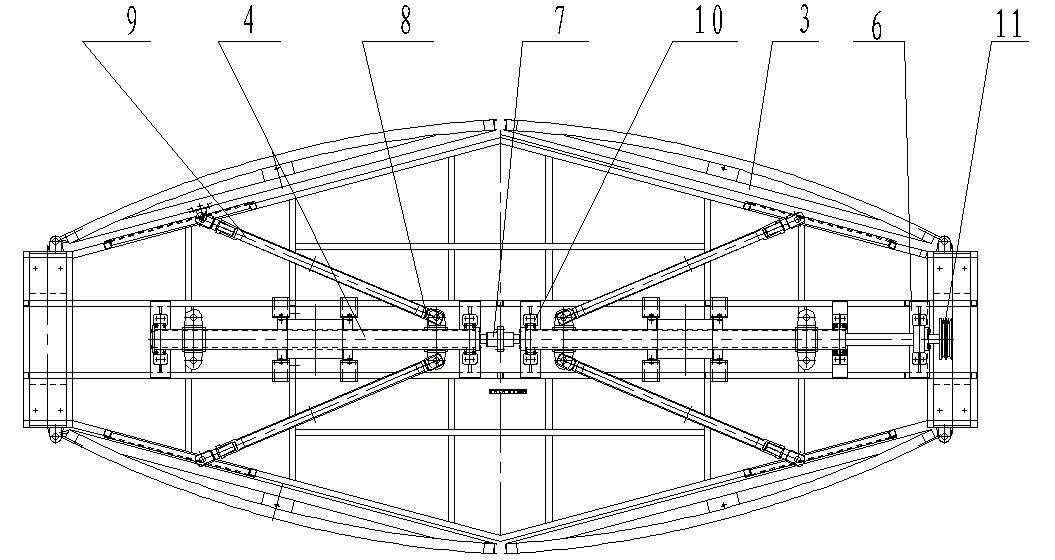

工作过程：由驱动装置15提供动力源，此时离合器19与防爆减速器18联合，由第二带轮12通过V带13带动第一带轮11再带动左丝杆4和右丝杆5传动，此时左丝杆4和右丝杆5上的滑动螺母8相向或者相背离地在丝杆上传动，从而带动连杆9使门扇3打开或者关闭，此时，行程限位控制器14通过感应来保证门扇3匀速的、平稳的开和关，同时导向盖板10保证滑动螺母8不会在左丝杆4和右丝杆5上转动，起到导向作用。
