无压自动风门,气动无压自动风门控制原理
作者： 矿用风门来源： 互联网
无压自动风门在煤矿使用有一定的局限性，它要求井巷围岩比较稳定、采区巷道服务时间比较长、巷道断面比较大。巷道压力较大、巷道有严重淋水，底板不稳定，经常需要卧底的巷道，采区搬家频繁的巷道，不适应安装无压自动风门。
无压自动风
无压自动风门采用压力平衡原理制作，每组风门二道，每道风门为双扇，逆向开闭，克服门扇两侧的风压，并通过连杆和曲柄的作用，将气缸的动力作用到门扇上，实现两扇风门的同时联动，方便省力。配重锤，给风门一个附加关门预应力，保证风门在驱动装置失去动力时，风门也能自动关闭。

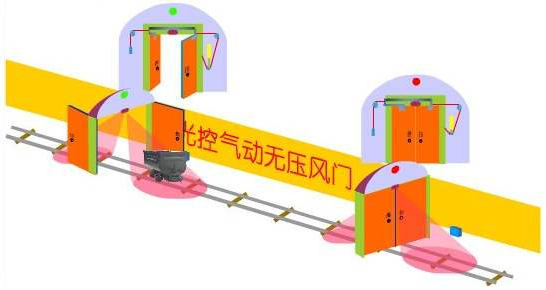

无压自动风门工作示意图如图1所示
无压自动风门自动控制原理
气动无压自动风门动力来自压风管路连接的气动控制箱，核心是可编程序控制器PLC[I]O井下安装时，在每道风门两侧一定距离分别安装了4个激光传感器，当井下作业人员接近一侧风门时，人体遮挡住设在巷道一侧的激光传感器发射端发出的光束，激光传感器接收端因收不到激光束信号，输出端输出信号，表示有人通过，可编程序控制器收到激光传感器发出的信号后，对两道风门的开、闭状态进行判断。若对侧风门处于关闭状态，则发出开门指令，电磁气动阀、气缸动作，风门开启，同时风门墙上的语音LED箱触发，提示“风门打开，请注意安全，并伴随红灯闪烁；另一侧风门墙上同时提示·前方风门打开，请稍后"，伴随红灯亮。
动作流程：传感器乛PLC乛电磁阀乛执行气缸乛风门打开。若对侧风门处开启状态，则不发出风门开启指令。
无压自动风门采用自动控制与人工操作两种方式，正常状态下，风门工作在自动模式。当控制系统出现故障、压风停风时，按下风门边的解锁按钮，转到手动操作模式。当断电时，自动转到手动操作模式。
无压自动风门防夹保护装置
当行人停留在两扇门间，人体热释红外传感器感知生命体的存在，风门保持开启状态，开始关闭的门将自动打开，防止夹人事故发生。
当车辆停留在风门门框下方，激光传感器感知矿车存在，控制风门保持开启状态，防止挤压车辆损坏风门。
