双风机双电源铁质自动分风器的制作方法
作者： 矿用风门来源： 互联网
目前，煤矿井下用的分风器，大多是采用软质风筒布制做的自动分风器，这种分风器质量差，经常发生损坏，分风器动作不灵活，密封效果差，严重漏风，风阻大，当风机反转时，软质风筒吸入风机，缠着风机叶轮，风机就会烧毁，这样主机、副机都因事故停机，容易造成瓦斯爆炸重大事故发生。

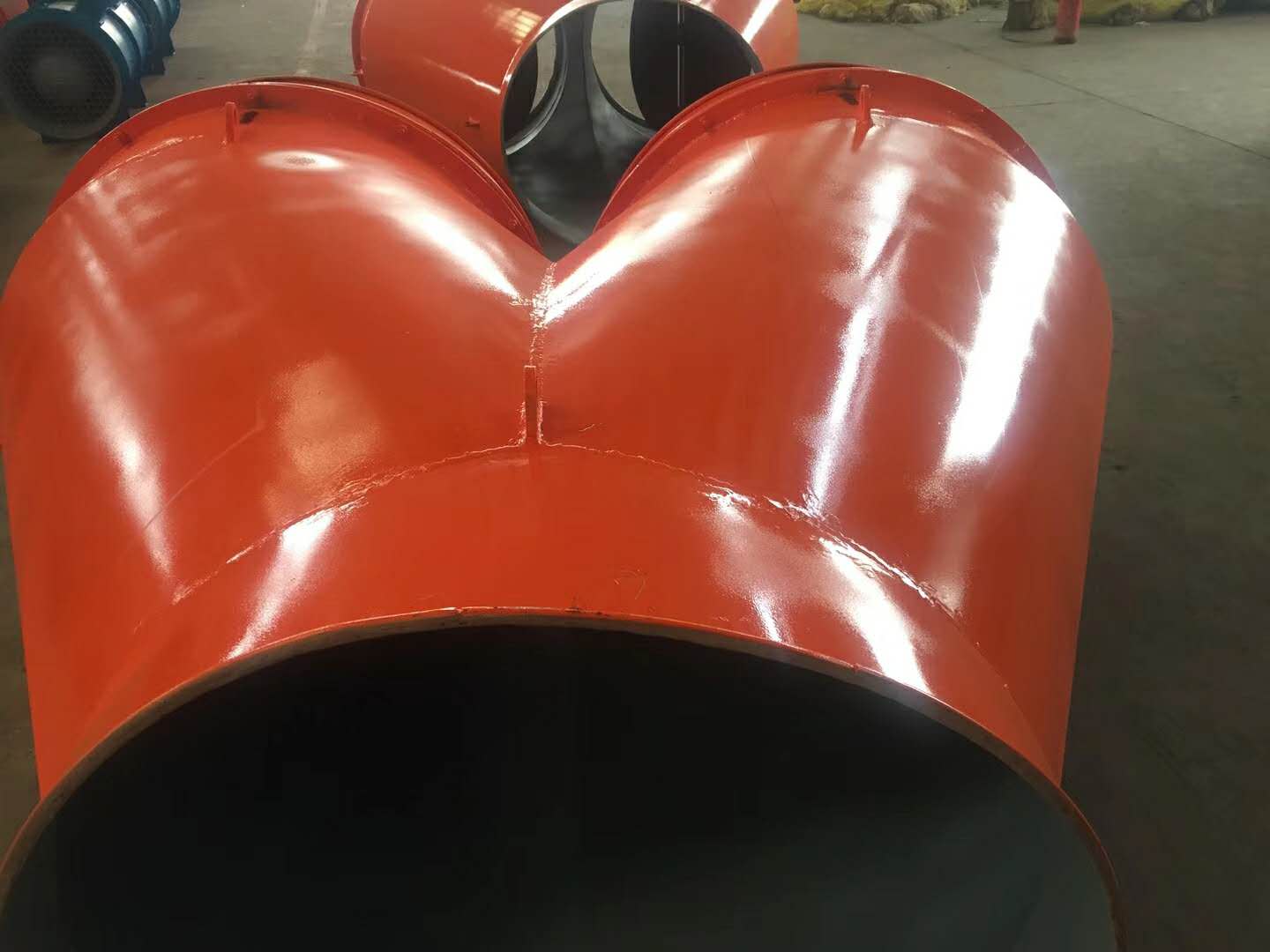

双风机双电源铁质自动分风器克服上述缺点，提供一种双风机双电源铁质自动分风器，它解决了现有的分风器，密封效果差，漏风严重等问题。本实用新型的目的是这样实现的，双风机双电源铁质自动分风器由：第一入风口、角铁密封支架、密封磁铁板、铁筒、出风口、支承架、风门翻板、翻板轴、第二入风口、固定卡圈构成。铁筒为椭圆锥体形，在铁筒内安有两个上下对称的角铁密封支架，两个上下对称的角铁密封支架上装有密封磁铁板，翻板轴安装在铁筒内上下两个角铁密封支架的中心位置上，风门翻板吸装在下部的角铁密封支架上，风门翻板的前端焊接在翻板轴上，铁筒的前端设有第一入风口和第二入风口，后端设有出风口，在第一入风口、第二入风口和出风口上分别装有固定卡圈，铁筒安装在支架上。该产品结构简单，分风板轴转动灵活，分风板和铁自动分风器内壁采用磁铁密封，风筒不会吸入风机，缠绕风机叶轮，烧毁风机，它密封效果好，不漏风，无风阻，工作性能稳定可靠，故障率低，使用维修方便。

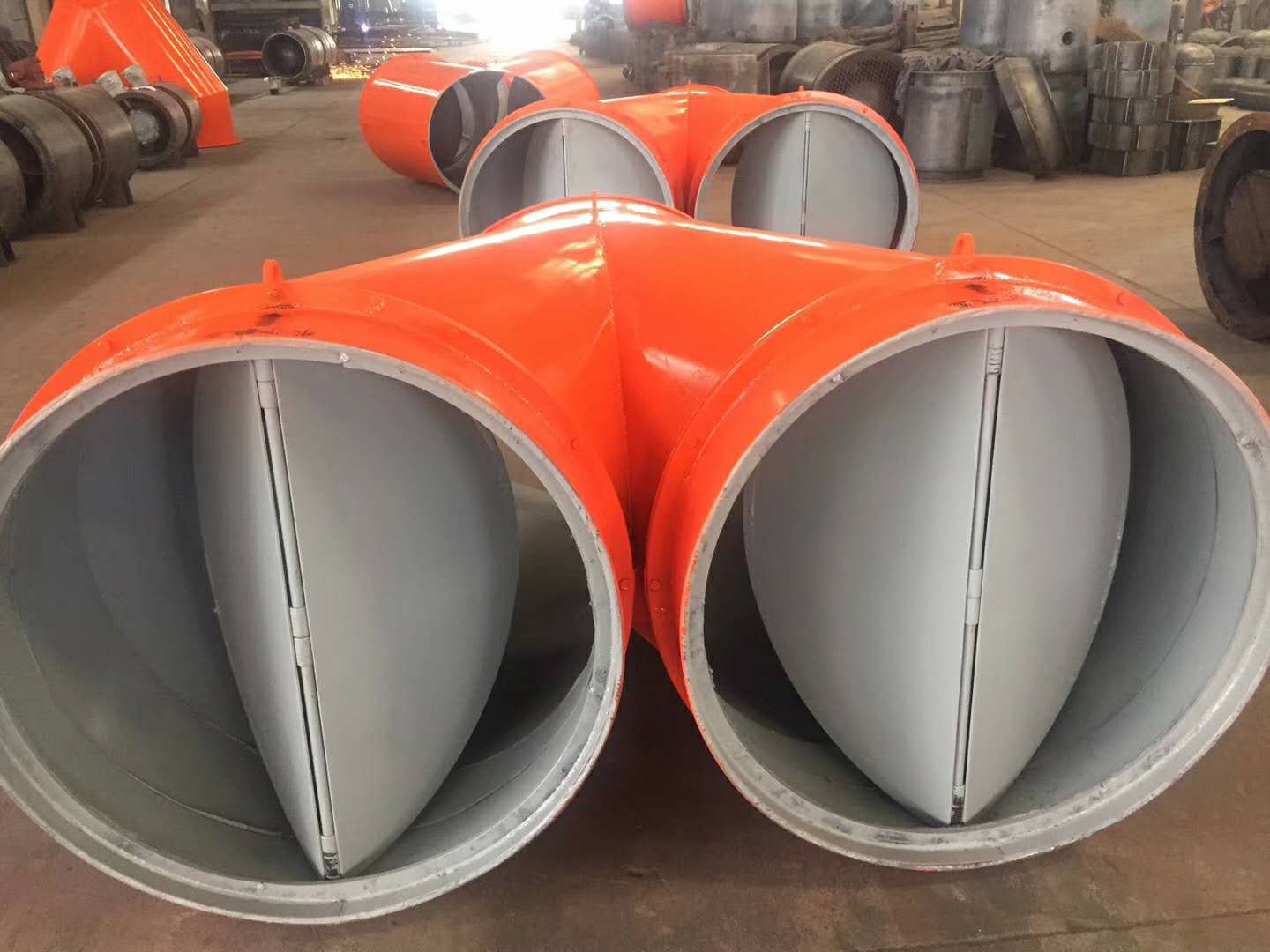

双风机双电源铁质自动分风器具体实施方式：下面结合附图详细说明本实用新型的最佳实施例，双风机双电源铁质自动分风器它由：第一入风口（1）、角铁密封支架（2）、密封磁铁板（3）、铁筒（4）、出风口（5）、支承架（6）、风门翻板（7）、翻板轴（8）、第二入风口（9）、固定卡圈（10）构成。铁筒（4）为椭圆锥体形，在铁筒（4）内安有两个上下对称的角铁密封支架（2），两个上下对称的角铁密封支架（2）上装有密封磁铁板（3），翻板轴（8）安装在铁筒（4）内上下两个角铁密封支架（2）的中心位置上，风门翻板（7）吸装在下部的角铁密封支架（2）上，风门翻板（7）的前端焊接在翻板轴（8）上，铁筒（4）的前端设有第一入风口（1）和第二入风口（9），后端设有出风口（5），在第一入风口（1）、第二入风口（9）和出风口（5）上分别装有固定卡圈（10），铁筒（4）安装在支架（6）上。
工作原理：两台风机装在风机的上、下支架上，使用时和本产品的两个入风口对接，一台风机工作，另一台风机备用，一旦工作风机出现故障停机，第二台风机通过电器自动转换开关使第二台备用风机启动工作，将风门翻板吹到角铁密封支架上端，分风器正常工作
