目前，在煤矿掘进工作面，在主副局部通风机切换时风筒漏风或无法切换，易造成工作面瓦斯超限。现有的分风器存在如下缺陷：一是安全性差，二是密封性差，三是容易损坏。

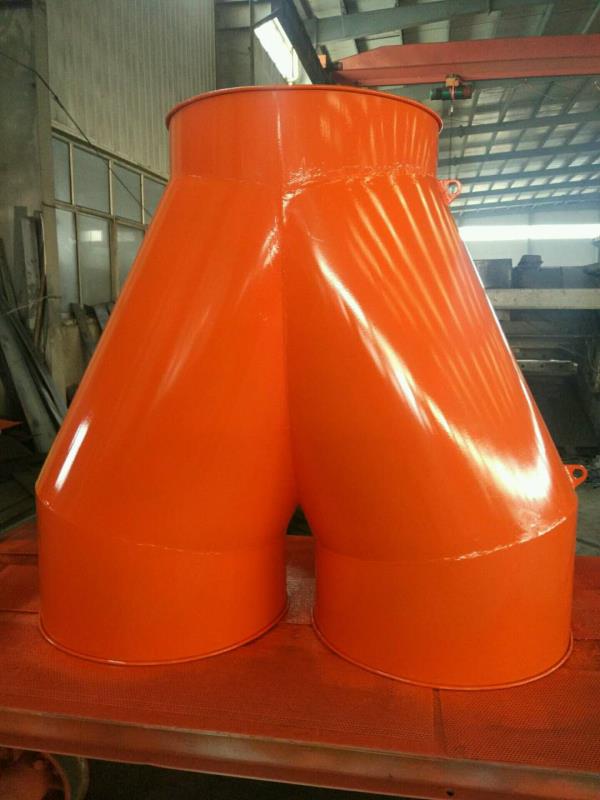

铁制自动分风器，它包括箱体，箱体一端设有主风机进风口，箱体另一端设有出风口，箱体一侧端设有副风机进风口，主风机进风口与副风机进风口之间的箱体内壁安装有一转轴，转轴上安装有切换挡板。
通风机分风器,风机自动分流器工作特点：1.自动化。连接该装置后，只需切换风机既可以实现主副风机风流之间的切换。2.更为安全。利用铁制焊接，牢固可靠，并在切换挡板和腔体之间安装有密封胶条，避免刚性接触，排除产生火花的可能性，避免风流逆转产生瓦斯事故的可能性。3.工艺先进。整个装置利用风压的压力差，通过切换挡板，实现主副风机风流之间的切换。
与现有的装置对比其优点：
一、安全性方面。利用铁制焊接，牢固可靠，并在切换挡板和腔体之间安装有密封胶条，避免刚性接触，排除产生火花的可能性，避免风流逆转产生瓦斯事故的可能性。
二、封闭性更加严密。传统的分风器由于采用胶质材料，容易造成漏风，减少工作面风量。本装置为铁制材料，性能稳定可靠，并在切换挡板和腔体之间安装密封胶条，避免压差产生漏风。
三、安装更加方便。由于在切换挡板上面设置了兜风装置，便于在巷道狭窄情况下，可以采用副风机进风口向下安装。并在腔体上面设置了纵向和横向起吊点，便于在不同的巷道条件下，采取不同的安装方式。
四、切换更加灵活。整个装置利用风压的压力差，通过切换挡板，在主副风机切换时，即可实现主副风机风流之间的切换。

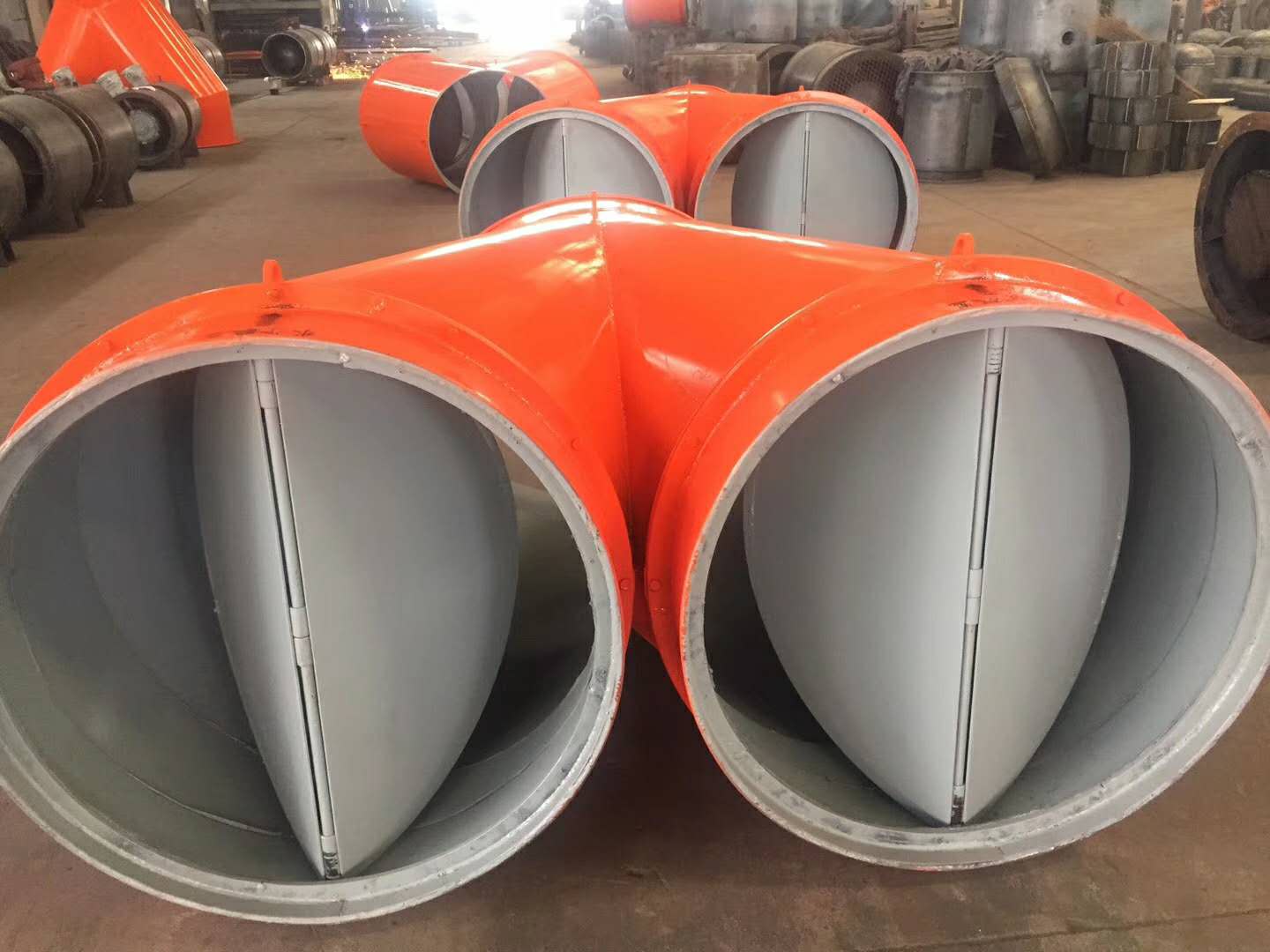

通风机分风器,风机自动分流器它包括箱体，箱体一端设有主风机进风口1，箱体另一端设有出风口3，箱体一侧端设有副风机进风口2，主风机进风口1与副风机进风口2之间的箱体内壁安装有一转轴5，转轴5上安装有切换挡板4，切换挡板4面积大于主风机进风口1及副风机进风口2的口径，可以在两个进风口之间实现自动切换，切换后的风流经腔体流出出风口。
主风机进风口1与副风机进风口2与切换挡板4结合处设有密封胶条。
主风机进风口1、副风机进风口2及出风口3外侧设有胶质风筒，主副局部通风机和进风口通过胶质风筒连接，出风口通过胶质风筒连接。
箱体顶部设有横向和纵向安装吊点，便于在不同巷道进行不同方式的安装。
铁制自动分风器，利用压力差原理，在主风机运行工作过程中，分风器内部的切换挡板将副风机进风口封闭，由于副风机进风口一侧由于风压小于主副井一侧压力，从而在主风机运行时，挡板和密封胶条能够阻挡主风机风流从副风机漏出。反之，副风机运行时，切换挡板和密封胶条能够阻挡副风机风流从主风机漏出。
以上所述，具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本领域的技术人员在本实用新型所揭露的技术范围内，可不经过创造性劳动想到的变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应该以权利要求书所限定的保护范围为准。
