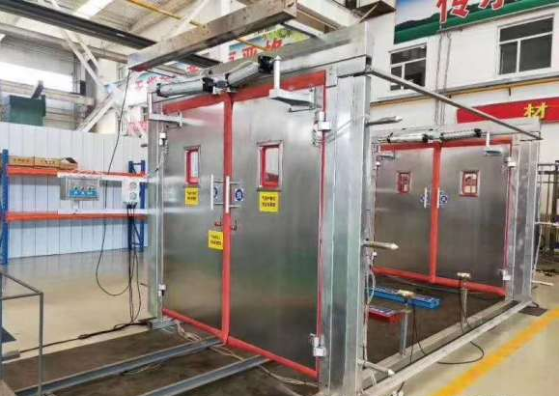

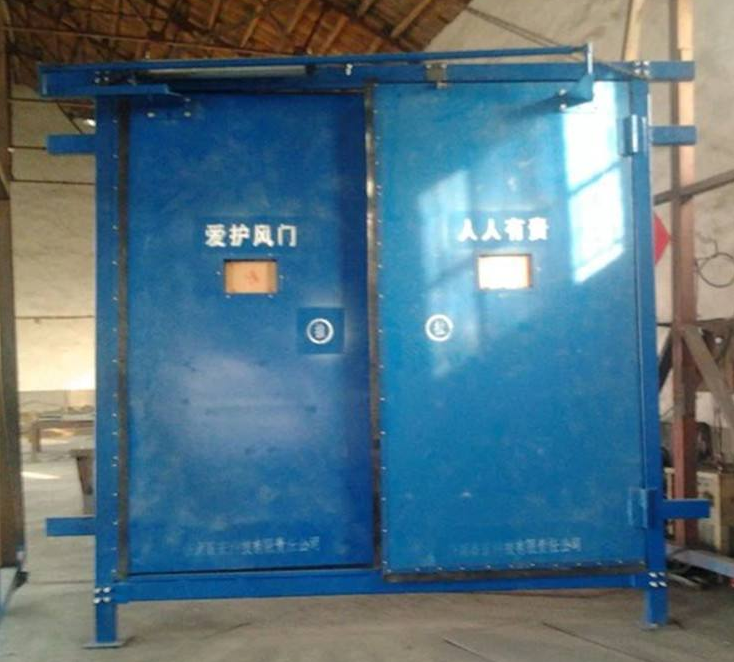

钢制自动风门,钢制自动无压风门
作者： 矿用风门来源： 互联网
钢制自动风门,钢制自动无压风门并进行了实践应用研究，应用井下钢制风门并设置自动开关联锁装置后，在机车通过时段实现风门自动开启与关闭，不仅提高了风门的使用寿命，减少了维修费用，而且提高了机车运行效率，减少工人劳动强度，对井下防火、实现安全生产有重要意义
钢制自动风门组成原理
1）钢制风门材料选配：门框采用厚度 10 号槽钢（100 mm×50 mm）加工成同字形；门扇采用厚度 7 mm 角钢边框配 Smm 钢板焊接并用厚度 5 mm 橡胶（旧输送机皮带）包边螺钉固定，确保风门严密不漏风；加工安装 2 个活页联接门框与门扇；底坎及自动风门机构底座采用 C20 砼浇灌。
2）机车接近风门前自动开启原理：当机车行驶至离风门前 60 m 处时，原钢铝架线上的直流电流通过机车的集电弓经过另外一条钢铝架线，由电缆导电启动直流电机，再由电机带动变速箱实现风门拉杆机构动作风门打开。
弓→架线→导线→电机→变速箱→拉杆机构→风门打开）当风门开启后触动行程开关，由行程开关动作将电源关闭，风门呈开启静止状态。
3）车辆通过风门后风门自动关闭原理：当机车行驶过风门后 60～70 m 处（按每部矿车 2 m 长计，满负荷 30 部车的一列车长度），机车集电弓再次受电导电、电机启动、机构运行、关闭风门，由行程开关断电。
4）其他情况下的技术原理：行人经过时，可按压装在风门边上的开关按钮，实现风门开关。当遇到停电时，自动风门不会产生自锁，可以直接用手动开启关闭。
钢制自动无压风门的优点
自动风门的使用具有安全、灵敏度高，开关可靠、防火、不容易变形、密闭严实、方便快捷、经济耐用等特点。其一，自动风门是靠电机带动变速箱运行的，运行速度均衡，缓慢开关，不易产生震动变形，关闭后由行程开关控制停止，密闭严实，防止漏风。其二，实现了远控和电控，机车司机不需要下车开关风门，大大提高效率，又减少了司机的劳动强度。其三，自动风门可靠性好，自动开启关闭；牢固耐用不易被机车撞坏；密封性好，实现良好调节风流效果；当井下局部位置发生火灾时，钢制风门具有防火隔离作用，为矿井实现安全生产和夯实质量标准化基础，发
挥一定作用[3]。
钢制自动风门的注意事项
1）直流电机运行使用电压等级为直流 220～ 250 V。他利用机车使用的 250 V 直流电源，不必重新找电源，方便快捷[4]。
2）按钮电压为 36 V 以下。实现安全电压操作。
3）风门开启角度可根据实际调整（一般开启角度 90°～120°）。
4）机车运行时，自动风门缓缓打开，应等待风门完全开启静止后，方可通过。
5）人员用手动开关风门时，应轻开轻关，防止人为故障。经常检查电机、变速箱加油及行车开关、机构杠杆装置的螺丝、连接点是否可靠，导线是否完好、架线是否完好等。
