减压式自动机械联锁风门结构和原理
作者： 矿用风门来源： 互联网
减压式自动机械联锁风门在门扇上设置双向手柄旋转式百叶窗卸压装置，过风门时，卸压、省力、安全、方便，减轻了工人劳动强度，同时又可兼做两道风门间嘹望窗使用，能够相互观看到另一道风门的状况，是否通车、行人、联锁机构是否正常。
2·减震防撞机构，能够保证往外放矿车时，瞬间实现二次减震，即第一次为矿车撞击在滑动角铁上，第二次为滑动角铁前移到位至限位胶皮块上，将矿车撞击风门的冲击力转变为柔性撞击，有效的进行减缓矿车冲击力，保护了风门，消除了以往矿车与风门硬撞硬问题。

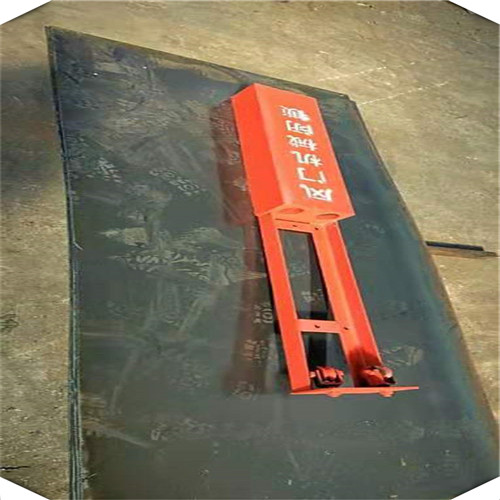

3·插销式机械联锁机构优点，第一是：取消传统的绳式联锁机构，真正使风门联锁、互控，解决了一直困扰煤矿通风系统风门不联锁的一大技术难题。第二是：机械联锁优于电气、风动等联锁，成本低、取材方便、利于制作。适用范围广。第三是：风门被锁住时，仅联锁双插销插入门锁销孔起作用吃劲，两者均为钢性结构，相互作用时变形较小，克服了原联锁的纲丝绳柔性副作用。另外，联锁绳、托板等部件与之分离设计，几乎受不到冲撞的损坏，解决了以往风门联锁仅靠一根联锁钢丝绳的张紧来实现闭锁，根除了钢丝绳易磨损拉断及风门被闭锁时人为违章操作往外放矿车极易撞断联锁绳的等弊端，从而经济耐用，减少维修量。
4·采用重锤、滑轮绳组将两道风门有机联接，运行平稳可靠。不仅实现风门联锁、互控，而且具有双重同步自动关门功能。即每道风门本身具有的重锤自动关门复位功能和联锁复位机构所附带的自动关门功能。不论其中任何一套关门机构出现断绳或机构被卡等现象，另一套自动关门机构仍能正常运行，能够始终保持风门处于关闭状态。
5·采用风门插销式机械联锁机构，进行闭锁效果好，闭锁动作灵敏，只要打开任何一扇第二道右风门100mm以上，另一道风门就立即被插销锁住，无法打开。彻底使风门联锁、互控，确保风流稳定，实现安全生产。根治了采掘工作面风流不稳定、无风、微风的现象，彻底消灭了主要进回风之间的风流短路，真正实现了风门间的可靠联锁，对防瓦斯事故的发生起到了重要作用。
6．本实用新型设置自动电气预警装置，人员或矿车通过风门时，提前进行声光预警，防止风门被锁住状态下，职工再盲目开门，有效地防止矿车继续运行撞坏风门。同时，也防止人员在风门前开门时，恰巧里边往外放矿车，可能造成的躲闪不及被撞人身事故，有利于安全生产。两道风门外和两道风门间都安装电气预警装置，让职工进风门过程中，随时知道风门里外的情况，超前预防或提前等候。
7 ·每道风门的两扇风门之间，采用二连杆连接，杜绝联锁绳拉断后，小绳下垂易抽人等现象。
