矿用闸式风门的组成结构
作者： 矿用风门来源： 互联网
济宁和利隆生产的矿用闸式风门，包括门框、电机、绞盘、钢丝绳、轨道及由至少两块门板依次连接组成的门体，所述轨道的数量为两个，所述轨道与门框固定连接，所述绞盘通过电机进行驱动，所述钢丝绳一端与绞盘固定连接，另一端向下与门体底部侧面固定连接，所述门体为沿轨道滑动设置的开关式结构。
矿用闸式风门具有新型开门方式的、在一定程度上能够防止通风短路、采用双动力装置的矿用闸式风门。
矿用闸式风门通过如下技术措施实现的：一种矿用闸式风门，包括门框、电机、绞盘、钢丝绳、轨道及由至少两块门板依次连接组成的门体，所述轨道的数量为两个，所述轨道与门框固定连接，所述绞盘通过电机进行驱动，所述钢丝绳一端与绞盘固定连接，另一端向下与门体底部侧面固定连接，所述门体为沿轨道滑动设置的开关式结构。
轨道由依次连接的竖轨、弯轨和斜轨组成，所述轨道由槽钢弯折而成，所述竖轨的侧面与门框之间焊接固定，所述弯轨为一弧形轨，所述斜轨道与水平面成一定夹角，所述竖轨竖直设置。
门体的左右两侧设置有滚动座，所述滚动座上通过轴承连接有滚动轮，所述门体通过滚动轮滑动设置与轨道上。
门框设置有轨道的一侧的斜上方设置有平衡装置，所述平衡装置通过支撑板与门框上端固定连接，所述平衡装置包括右主轴和左主轴，所述右主轴一端通过右轴承支架支撑在支撑板上，另一端连接有右扭簧，所述右扭簧一端连接右主轴，另一端通过第一中间轴承支架支撑在支撑板上，所述右主轴上设置有右绞盘，所述右绞盘上设置有钢丝绳；所述左主轴一端通过左轴承支架支撑在支撑板上，另一端连接有左扭簧，所述左扭簧一端连接左主轴，另一端通过第二中间轴承支架支撑在支撑板上，左主轴上设置有左绞盘，所述左绞盘上设置有钢丝绳；所述右扭簧与左扭簧通过中间轴进行连接。
[右主轴伸出右轴承支架并设置有链条从动轮，所述链条从动轮通过链条连接有动力装置。
动力装置包括一双动力变速器和电机，所述双动力变速器包括底板，所述底板上设置有自动变速箱和差速器箱体，所述差速器箱体上设置有差速器，所述差速器的输出轴设置在差速器箱体内部并连接有链条主动轮，所述链条主动轮设置在差速器箱体侧壁上，所述差速器上方通过第一输入轴连接有手动变速箱，所述手动变速箱外壁上设置有手摇轮，所述自动变速箱与差速器箱体之间通过第二输入轴进行连接，所述电机设置在自动变速箱的上方，所述自动变速箱由电机进行驱动。
电机为防爆电机，所述差速器为行星齿轮差速器。
差速器箱体的侧壁与手动变速箱的侧壁之间通过连接板固定连接。

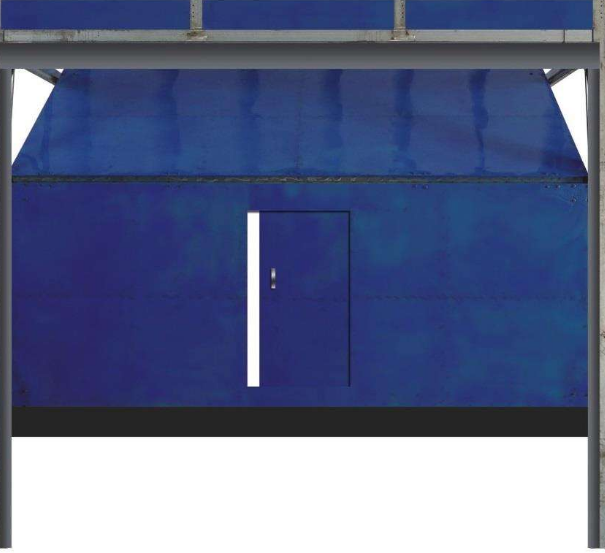

门体的最下方设置有小门，所述小门为推拉式结构。
述门框与门体的最下端之间设置有密封条。
矿用闸式风门效果：
风门的新的开启方式，门体在电机的带动下沿轨道上下开启，开启更加省时、省力；双动力变速器的设置提供了两种风门开启的动力来源，即能够通过人工开启，也能够通过电机进行自动开启，在通过电机进行风门的开启时，可以通过操作手摇轮来增加或减小扭矩输出；斜轨道的设置能够方便利用门体的自重进行风门的关闭；平衡装置中，先给弹簧一定的扭矩，扭力传递给钢丝绳，再经钢丝绳向上拉门体，从而能够平衡掉门体的重力；小门采用推拉式结构能够方便小门的开启；密封条的设置能够防止通风短路。
