手动竹胶板无压风门运行原理
作者： 矿用风门来源： 互联网

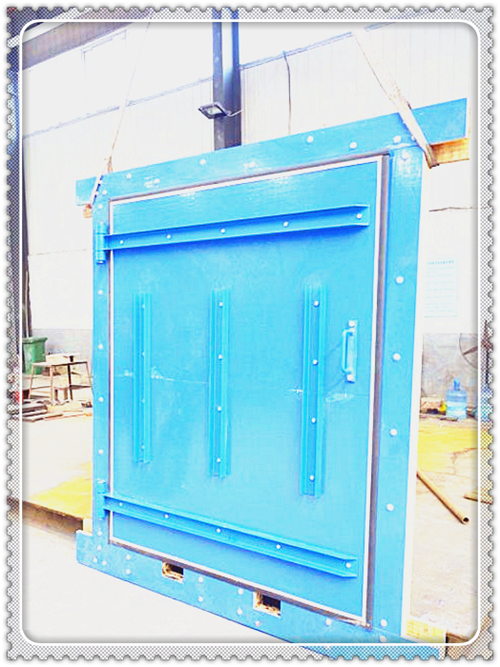

手动竹胶板无压风门主要由门框、门扇、分离式合页密封胶条、密封条压板、连杆平衡机构（支撑大小臂可调拉杆）以及导向滑轮、钢丝绳、风门联控配重等部分组成。门框选用10#槽钢和乙45 *5角钢制作，门框立柱与横梁之间用3条螺栓连接；门扇边框及中间衬筋均用差50* 5角钢对焊成方钢两表面断焊b3mm的竹胶板；合页的转轴部分焊接在门框上合面的轴套焊接在门扇侧面，抬起门扇垂直将合页套穿人门框的合页轴即可完成装配；上下两合页之间门框与门扇的缝隙用巾48的钢管填充（挡风钢管）；门框、门扇两面的边缘部分均有密封压板。两门扇支撑大臂和小臂分别用螺栓固定在左右门扇的上方，两支撑臂之间用可调拉杆联接。每套风门分为两道门，间隔在20m左右；每道风门均为双扇结构，两扇风门异向开启，通过连杆机构和支撑臂实现联动，改变连杆长度可以调整风门的严密度。
手动竹胶板无压风门运行原理
左右两扇门通过支撑臂及连杆机构连成一个整体。当推动右门扇向前运动时，左扇门在连杆的带动下向后运动，这样打开风门的阻力 F只有启动风门的气动力和配重的重力，因为风压差作用在右风门上的力F2等于作用在左风门上的力FI，而两力通过连杆相互抵消，这样两扇门上所受到的压力得到了平衡，故称为无压风门。
无压风门采用压力平衡原理，通过连杆机构及固定在门框上的限位装置实现两扇风门异向同步开闭，风门关闭后使两扇风门边的密封胶条严密接触，具有良好的防漏风效果。由于作用在风门上的矿井负压通过连杆机构转化为一种内力并得到平衡，风门开启或关闭的力量大小取决于配重的重量（配重重量一般在20±5kg之间），从而保证了风门打开时省力、方便、灵活。如图2所示，由于两扇风门的面积大小近似相等，则作用在两扇风门上的矿井负压也大小相等，即FI。F2，调整连杆机构可以使得两扇风门紧密接触，风门处于关闭状态，则作用于单扇门上的正反力矩相等。
