矿井风门闭锁装置,手动无压风门闭锁器
作者: 矿用风门来源: 互联网
在矿井进、回风井和主要进、回巷之间的联络巷,为安全生产,必须安设两道能闭锁的正向风门和反向风门。目前,风门闭锁大多采用钢丝绳通过直拉两道门来实现,当一道门完全开启时另一道门才被拉紧,如一道门部分开启,同时另一道门也可打开一部分,不能实现真正意义上的闭锁,如一道门正在开启,同时另一道门受到较大的作用力时,还会造成风流短路。此外,还有采用电控、气控闭锁装置,因矿井的环境条件恶劣,可靠性较差。为解决上述问题,本发明人于2006年1月25日申请了“一种矿井风门闭锁装置"实用新型专利,申请号为200620023451 · 8,该专利提供了一种不改变现有风门结构及系统构成,安装方便,使用可靠,能够解决因风门闭锁而造成的风流短路隐患的一种矿井风门闭锁装置,它由两个带凸轮的轮盘、定位锁紧销、卷板式复位弹簧、固定支承轴、箱体、钢丝绳、导绳滑轮组成,两个带凸轮的轮盘中心垂直巷道壁前后设置,因而占用了巷道横向空间较大,对巷道较窄,横向空间要求较严的地方使用受到限制。
矿井风门闭锁装置,手动无压风门闭锁器解决的技术问题是克服现有的矿井风门闭锁装置,风门闭锁不理想,不安全等弊端,而提供一种不改变现有风门结构及系统构成,安装方便,使用可靠,占用巷道横向空间较小,能够解决因风门闭锁而造成的风流短路隐患的一种矿井风门闭锁装置。

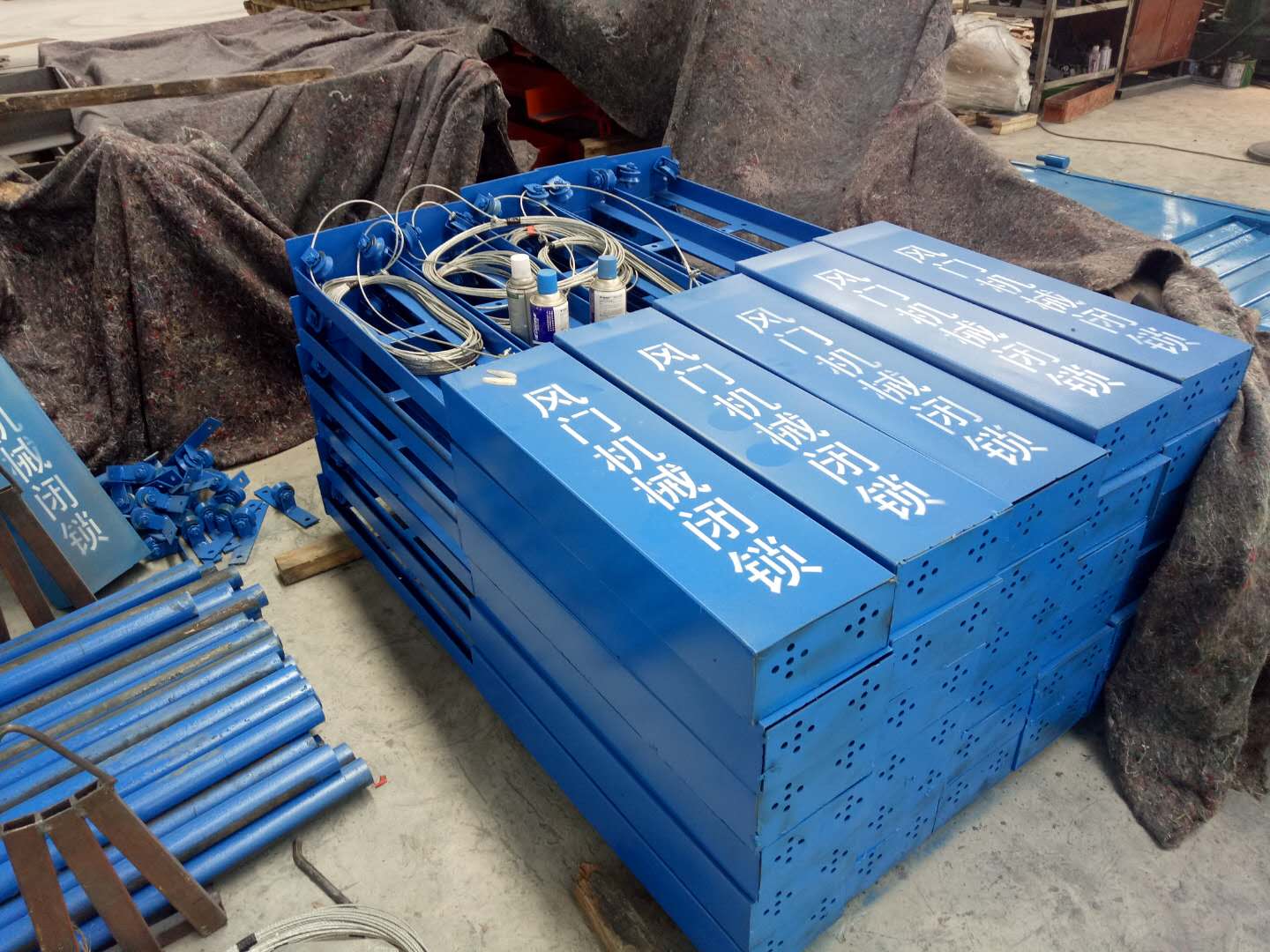

矿井风门闭锁装置,手动无压风门闭锁器包括有钢丝绳、导绳滑轮,它还包括有箱体,箱体内并排设置的两个轮盘,定位锁紧销,卷板式复位弹簧,固定支承轴。它结构简单,经济适用,不用改变现有风门结构及系统构成,安装方便,使用可靠,占用巷道横向空间较小,能够彻底解决因风门闭锁而造成的风流短路隐患。
