对射激光器自动风门工作原理
对射激光器自动风门组成
1）联锁自动控制风门主要由对射激光器、风压伸缩臂、45 mm2 铜芯电缆、木质材质风门、临时排水系统、一台 200 A 馈电开关等组成[3]。
2）首先根据巷道断面图设定门风的具体尺寸，为保证车辆前后不与风门碰撞，将风门之间的距离设定为 30 m，同时为了防止喷雾及积水对木质风门的损坏，在风门外部包裹一层 0.5 mm 金属板且做好安全标识，不但能有效控制风流还能起警示作用。
3）为防止风门前后的积水对风门长期浸泡，在两道风门前设计排水系统，并将积水排到临时水仓，水仓设计深度及宽度均为 0.5 m，同时在水仓上方铺设钢板并设警戒标志，确保机动车及人员安全通过。

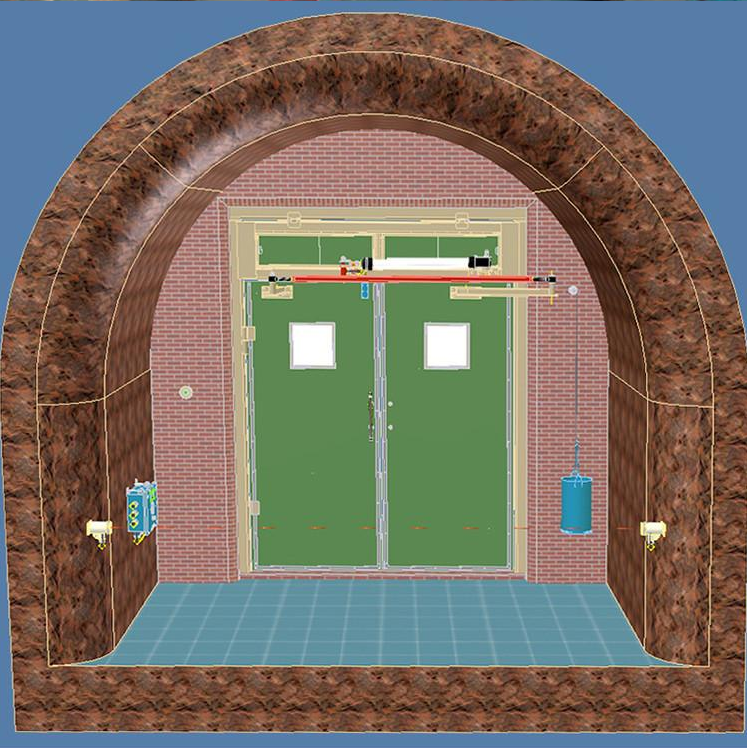

4）对射激光器分别安装在如图 1、2、3、4 的位置，两道风门前后 30 m 处各安装一部，中间位置安装两部。
5）对射激光器由激光发射器、感光仪、线缆组成；每道风门上下各安装一组风压伸缩臂，风压伸缩臂通过电缆与馈电开关连接。
对射激光器自动风门工作原理
1）对射激光器在正常工作状态下发生激光，由感光仪接受激光，当感光仪 5 s 内接收不到信号时发出信号。当车辆按照路线行驶至风门第一道对射激光器处，感光仪 5 s 内接收不到信号后会通过光缆给馈电开关传递发出信号，馈电开关在接到指令后会接通相应风压伸缩臂电源，第一道风门开启。当第一道风门开启后，馈电开关会闭锁第二道风门电源，使第二道风门无法开启。
2）当车辆通过第一道风门后风门关闭，车辆行驶至风门中间会使第二部感光仪接收不到信号，此时馈电开关会将第一道门电源闭锁。
3）当车辆经过第二道风门前方会使第三部感光仪接收不到信号，此时第二道风门开启，馈电开关会闭锁第一道风门电源，使第一道风门无法开启。
4）在特殊情况下必须同时开启两道风门时，可关闭馈电开关电源使两道门不受风压伸缩臂影响，同时在两道风门上分别安设一道小门，方便人员通过。
