风门气动装置介绍
济宁和利隆机电生产的气动装置,在井下与压风连通能够实现拉杆自动收缩功能,产生足够大的拉力,根据力的作用效果是可以传递的原理,那么我们可以将它作用到井下风门上以此来实现风门的自动化。故此我单位考虑将这套装置与定滑轮、钢丝绳,弹簧,蛤蟆卡子相组合,将气动装置拉杆的牵引力用于开启风门,拉杆伸长时风门在风流负压与弹簧拉力的作用下自动关闭。组成了一套能够实现风门自动开启与关门功能的自动风门。
气动装置、定滑轮、钢丝绳、弹簧、蛤蟆卡子等组合如图1所示。
气动装置安装在风流的上风侧巷帮中部,定滑轮2的角钢架利用四根锚杆固定在巷帮中部,定滑轮1的角钢架利用四枚螺丝固定在风门上,弹簧固定在风门下风侧,在风门上下风侧分别安装两个开关按钮,钢丝绳前端端固定在拉杆上,后端固定在卸压风门上,在钢丝绳后端距定滑轮1五厘米左右的位置安装一个蛤蟆卡子(蛤蟆卡子在钢丝绳上固定住,且能够被定滑轮1的角钢架卡住)以上设备均固定在同一水平上。

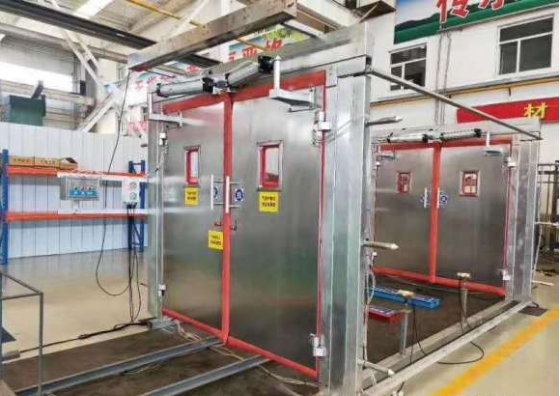

风门气动装置控制流程
(1)人员经过时,按动位于本侧开关开启按钮,气动装置拉杆收缩带动钢丝绳收缩,卸压风门在钢丝绳的拉动下缓慢打开,首先降低了风门的负压;然后当钢丝绳继续收缩定滑轮1处的蛤蟆卡子被定滑轮1的角钢架卡住,钢丝绳不能在继续滑动,此时,拉杆的拉力通过钢丝绳作用到定滑轮1处,即作用到风门上。风门在钢丝绳拉力的作用下被缓慢打开。
(2)人员通过后,按动另一侧开关关闭按钮,气动装置拉杆缓慢伸长,风门在风流负压与弹簧拉力的作用下自动的缓慢的关闭。
风门气动装置优点如下:
(1)操作简单;经济成本低,使用的都是井下常规用的材料如:钢丝绳、角钢架、定滑轮等;使用寿命长。
(2)实用的范围广:无需改动风门的规格和联锁,只需要在现在使用的木制风门上安装几个简单的设施即可,适合于我们现在井下所有的风门,并且如果出现停气或者停电的情况,仍可人力打开风门,保证巷道的正常通行。
(3)维护简单:期间只需要注意角钢架是否牢固,注意钢丝绳的的磨损情况,及时更换磨损严重的钢丝绳便能长远的使用。
(4)解决了以前因为风门负压大开启困难、关闭快速而存在的安全隐患:对矿井的安全生产,过车、行人都给予很大的方便,风门也不会像以前一样人一放手就发出快速的关闭,行人通过之后按关闭开关风门会速度非常缓慢的关闭,保证了行人的安全。
(5)降低了通风设施的损耗,节约了人力、物力:风门不会再像以前由于负压大关闭的速度过快与门框的撞击力度很大使风门和门框很容易损坏,维护麻烦,耗时耗力。而因为使用此套装置后风门的关闭速度缓慢降低了因风门的碰撞而造成的风门的损坏,大大的提高了风门的使用寿命。
