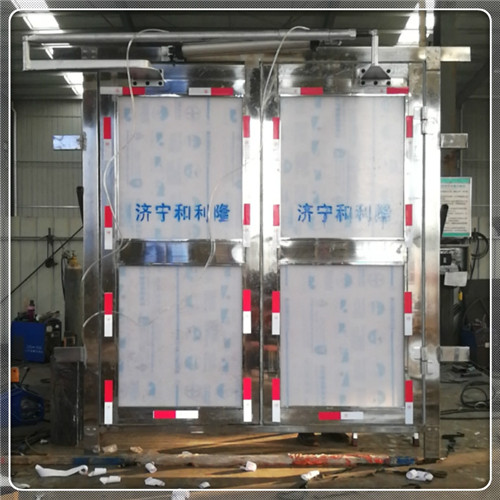

气动风门如何选择气缸
作者: 矿用风门来源: 互联网
气动风门如何选择气缸
( 1) 气缸类型。气压传动中,将压缩气体的压力能转换为机械能的气动执行元件称为气缸。作往复直线运动的气缸按驱动方式可分为单作用气缸和双作用气缸 2 种。①单作用气缸: 仅一端有活塞杆,防爆类型为矿用本质安全型。防爆标志为 ExibⅠ,从活塞一侧供气聚能产生气压,气压推动活塞产生推力伸出,靠弹簧或自重返回。②双作用气缸: 从活塞两侧交替供气,在 1 个或 2 个方向输出力。
在井下,需要控制风门的开和关 2 种状态,因此,选用双作用气缸来驱动风门。
( 2) 气缸缸径。赵固二矿井下压缩空气管路中,压缩空气的压强为 0. 5 MPa,根据风门受力测试结果,打开风门需要的力按 1 641. 6 N 计算,据气缸理论出力表( 表 2) 查出,选用80 mm 的气缸最为合适。
