目前国内煤矿井下的风门控制有:手动控制门扇的开关和机械式的闭锁, 其缺点是增加工人的劳动强度,而市面上一些自动控制也是一些依托于电的基础上,所采用的是利用电的红外线感应探头电信号装置,信号采集后输出给控制主机,控制主机也是利用电源为基础,主机输出电信号控制电磁阀的开关从而进一步控制液压或气动驱动系统,从而实现控制风门的开关动作等等,而目前这些自动控制装置都是依托于电的基础,必须有电源才能实现;由带电的传感器作为信号触发,再由防爆电器的控制主机进行处理并输出控制信号,用于控制驱动的防爆电磁阀控制气缸或液压驱动系统,其缺点是基于电信号处理,电磁阀控制基础,由于采用的防爆电器,增加矿用电器失爆风险,日常维护和检查的工作量大,并且需要技术维护人员的技能素质要求高,对于高瓦斯突出矿井不宜采用。
目前大部分煤矿井下变电所已经全部实现了无人值守,但是井下变电所矿用门都采用的是普通铁门,结构简单、样式粗糙,防尘、防火、密封效果差,自动化程度低,难以满足一流煤矿建设的发展需求。
而门禁系统是当前最常用的控制系统,它不仅可以防盗、防窃和防破坏等,提供实时监控和预防犯罪行为的依据,而且还可以掌握人员实时进出,为提高科技管理水平提供途径。
在门禁系统方面,采用类似楼宇小区的门禁系统设计,刷卡开门,延时一段时间后自动闭锁,可远程遥控开门。为保证系统的安全性,电气线缆都在门体内部,使变电所整体结构整洁美观,可以防止变电所从外部进行破坏。
本公司开发生产的ZKM12矿用门禁控制装置,主要是安装在煤矿井下的变电站房或水泵站房内,作为变电站房或者水泵站房防爆门的门禁控制及门状态监控。主要分为井下的门禁控制器、进门读卡器、电动锁、门磁、开关电源和ID/IC感应卡几个部分,以及安装在井外的电脑主机、管理软件和发卡器。井下的门禁控制器通过以太网与井外的电脑主机进行连接通讯,在正常工作时,只需要井下部分就可以组成门禁控制装置,井上的电脑主机只有在需要远程控制及实时状态监控时才需要。
本产品防爆性能按照国家标准GB3836.1-2010《爆炸性气体环境用电气设备 第一部分:通用要求》、GB3836.2-2010《爆炸性气体环境用电气设备 第二部分:隔爆型“d”》、GB3836.4-2010《爆炸性气体环境用电气设备 第四部分:本质安全型“i”》的规定,制成隔爆兼本质安全型。
矿用门禁系统环境条件
1、正常使用条件
a)海拔高度不超过2000m(80~106kPa);
b)环境温度-5℃ ~40℃;
c)平均相对湿度≤95%(+25℃ );
d)煤矿井下有爆炸性混合物,但无破坏绝缘性能的腐蚀性气体的场合;
e)无滴水及蒸汽的环境;
2、能承受的最恶劣的贮运条件
a)高温:+40℃;
b)低温:-20℃;
c)平均相对湿度:95%(+25℃);
d)振动:加速度幅值20m/s2;
e)冲击:峰值加速度300m/s2;
矿用门禁系统装置组成
门禁控制装置主要由门禁控制器、进门读卡器、ID/IC感应卡、出门按钮、电动锁、门磁、主控电脑及门禁软件组成。
此门禁控制装置在使用之前必须对每张ID感应卡对使用人注册相关的信息。
使用过程中门禁控制器会对每张ID感应卡的个人信息进行审核,然后决定是否通过,再给予回复是否开门。同时将每张卡对应的人员信息给予软件进行自动制表统计。
系统组成部分介绍
1、门禁控制器一体机
系统控制器是整个门禁控制装置的核心设备,它直接影响系统是否正常运行。所有的装置运行都要通过门禁控制器来传输和执行。包括(I D感应卡开门、出门按钮开门、软件开门等功能)。
1.1技术参数
处理器:32bit高性能处理器
摄像头:1080P 200万高清
红外补光:有可全天候使用
卡片容量:5万张
工作电压:DC12V
工作电流:不大于600mA
1.2 产品特性
采用支持红外补光的200W 1080P高清摄像头,支持远程视频预览、接入NVR录像以及事件联动抓拍功能。
支持SD卡存储功能,可将联动抓拍图片以及联动录像存储在SD卡中。
集成语音输入输出模块,可以实现设备与中心双向对讲,具有语音提示功能
可存储5万张卡号和20万笔事件记录。
在刷看成功或刷卡失败等情况下有语音,蜂鸣器提示。
防水防尘达到IP54
2、SH12矿用本安型电动锁
SH12矿用本安型电动锁电锁是采用先进的磁感应技术和机电智控技术设计的一款功能齐全、高智能化、全自动化、高稳定性产品。尤其适用于煤矿变电所门等自动化管理的配套产品。
2.1技术参数
工作电流:≤500mA
待机电流:25mA(MAX)
信号电压:≧DC5V
信号输入时间:≧10ms
耐用度:50万次
2.2 产品特性
具有上电自检功能,可自动正确处理断电到上电过程中引起的误上锁或误开锁。支持机械钥匙开锁。开/关锁受阻时可以智能判断并处理。具有故障告警功能。支持锁状态反馈输出。具有开/关锁抗干扰功能。
3、KDW127/12矿用隔爆兼本安型直流稳压电源
3.1 输入电压
额定电压:交流127V ;
源电压波动范围:75%~110%
额定频率:50Hz ;
3.2 输出电压
输出电压偏离值:≤5%
额定输出电压:12V
额定输出电流:1.2A
过压保护电压:≤13V
过流保护电流:≤1.3A
短路电流:≤1.3A
3.3本安输出电路:
稳压电源最大开路电压:13V
稳压电源最大短路电流:1300 mA
Co:100uF Lo:68uH
3.4后备电源
电网断电后,后备电池保证设备连续工作时间不小于4h;
3.5 保护功能:本产品具有输出过流、过压保护功能,故障解除后能自动恢复工作。
4、ID/IC感应卡
使用ID/IC感应卡之前必须使用软件给没张卡对应的注册一名工作人员的姓名、性别、电话、部门和职位。
当ID感应卡发到各工作人员手中以后,工作人员就可以通过刷卡进出大门,当工作人员刷卡进门的时侯,读卡器会把相应的信息输送给门禁控制器。门禁控制器核实以后,如果信息正确,会自动打开门让门禁控制器进入;如果信息不在软件数据库存在,系统会自动报警。本系统的门卡可与矿上的IC、ID卡兼容,实现一卡多用,工作人员携带一张卡,即能实现门禁控制。
5、发卡器
通用门禁发卡器为ID、IC\二代身份证双模发卡器;发卡器采用USB 接口与电脑连接,无需外部供电;使用前需要在电脑上安装驱动程序,可用于管理中心门禁服务器的卡片信息采集、发卡授权。发卡机可用于管理中心登记发卡,使用前需要安装发卡机驱动程序。
5.1 功能特性
USB 接口与电脑连接,无需外部供电;
采用通用USB 转串口驱动模式,比传统的模拟键盘输入的发卡器更稳定;
良好的抗干扰能力,发卡机放置于金属操作台上仍可正常读卡;
设计优美、手感良好,经久耐用;
具有声音和指示灯提示,安全性高,稳定性强。
5.2 产品参数
接口方式: USB 接口
读卡格式: Wiegand34
工作电压: 4.5V – 5.5V DC
静态电流: ≤80mA
发卡距离: 2-4cm
发卡类型: ID/IC卡、身份证
工作温度:-40℃~85℃
工作湿度:5%~95%
开锁方式
1. 刷卡开锁
当注册过后的ID/IC感应卡发到各工作人员手中以后,工作人员就可以通过刷卡进出大门,当工作人员刷卡进门的时侯,读卡器会把相应的信息输送给门禁控制器。门禁控制器核实以后,如果信息正确,会自动打开门让门禁控制器进入;如果信息不在软件数据库存在,系统会自动报警。本系统的门卡可与矿上的IC、ID卡兼容,实现一卡多用,工作人员携带一张卡,即能实现门禁控制、停车场管理、食堂饭卡等多种卡的功能。
2. 机械开锁
本系统中每一个门禁,都配有6把机械钥匙,为不锈钢色,机械钥匙在正常及非正常情况下均可以使用,平时开锁多为“一键呼叫”及刷卡感应开锁方式。
3. “一键呼叫”开锁
当工作人员刷卡无注册或者无授权时,如需开锁,可以通过该门禁控制器上按键按一下,此时系统软件会自动弹出,通过门禁控制器摄像头实时画面。操作人员通过麦克风、音箱和门禁控制器扬声器、麦克风对话。操作人员可以授权开锁。此时系统软自动保存开锁记录(时间、地点、操作人员)。
4. 远程授权全部解锁
当需要时,通过地面调度软件一键实现所有要害场所门禁系统开锁,方便人员撤离。
5.在线人脸监测
调度人员通过门禁系统上安装的高清摄像头实现对现场请求开锁人员的实时确认,以及语音传输。
系统的工作原理
1 开门控制
当进门读卡器读到感应卡信息时,控制器的门禁控制软件首先对感应卡的数据进行判断,如果读到的数据为有效感应卡信息,门禁控制器会输出开门信号到电动锁,将门锁插销松开并保持30秒钟,30秒钟后门禁控制器的出门控制信号复位,电动锁重新将门锁紧;否者,如果读卡器读到的数据为无效感应卡信息,门禁控制器没有开门信号输出,电动锁保持锁紧状态。当门禁控制器收到出门按钮信号时,门禁控制器会输出开门信号到电动锁,将门锁插销松开并保持30秒钟,30秒钟后门禁控制器的出门控制信号复位,电动锁重新将门锁紧。
2 网络连接

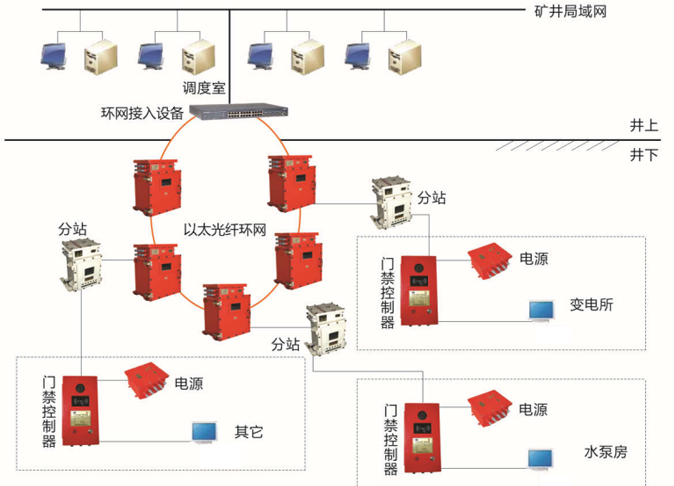

门禁控制器通过带网络变压器的网络接口与矿井下的以太网络交换机进行连接,设置在矿井外面的远程电脑主机在安装考勤软禁后,可通过该软件对门禁控制器进行远程控制和状态监控。
简单的维修维护
有的时候要是在关门的时候没有关好,电锁就不能够正常锁到位,读卡器也会一直报警。这种情况下,请值班员重新刷一次卡,然后重新把门对齐锁好。
非管理人员不要碰触主机电脑,以防数据库内部的数据丢失或感染病毒,造成的工作失误。
